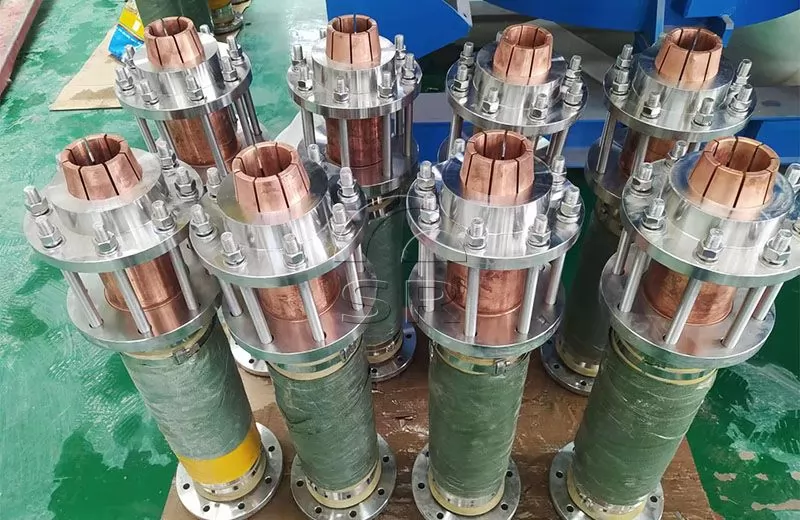

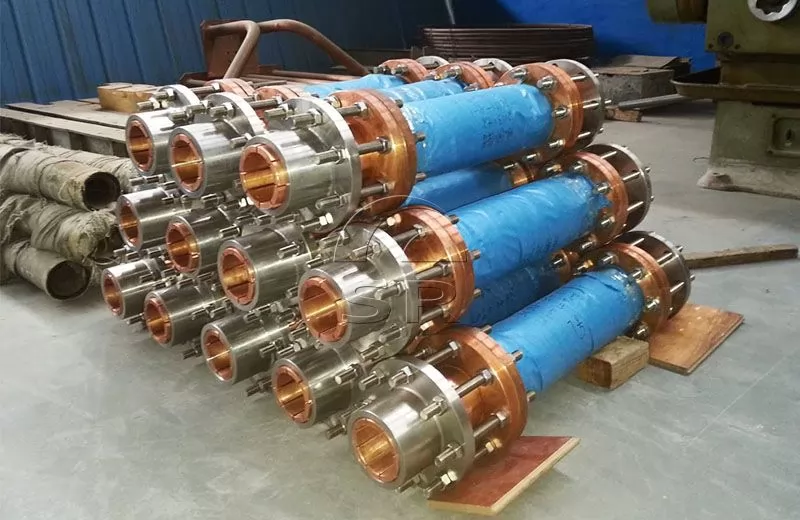

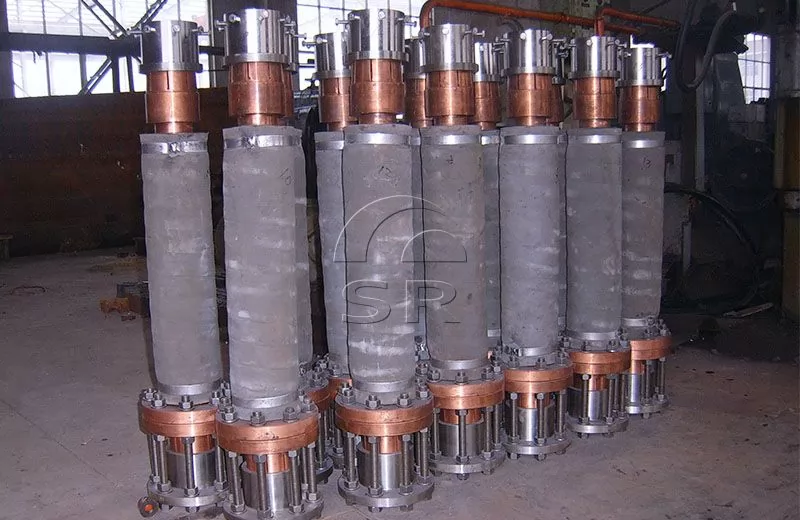

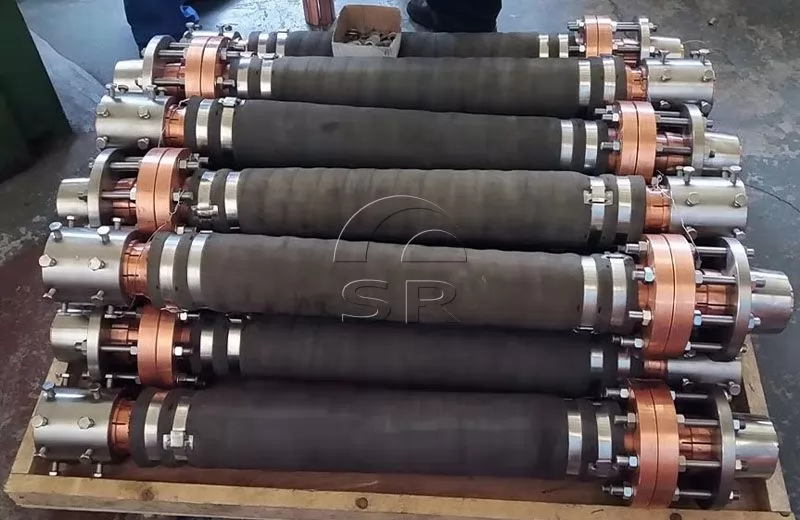

Compensateur refroidi à l'eau pour équipement de compensation de fusion à courant fort de four à arc immergé
Le compensateur refroidi par eau du four à arc immergé est un dispositif de tuyauterie composé de tubes intérieurs et extérieurs, de tubes d'eau, d'indicateurs d'allongement et de supports fixes.
Il est principalement utilisé pour connecter le tube de cuivre de sortie secondaire du transformateur de four électrique au tube de cuivre du réseau court, ce qui peut compenser l'erreur d'installation, la dilatation thermique et la contraction à froid et absorber les vibrations causées par la force électromagnétique du réseau court.
Introduction au compensateur refroidi à l'eau
Compensateur refroidi à l'eau pour équipement de compensation de fusion à courant fort de four à arc immergé
Le compensateur refroidi par eau du four à arc immergé est un dispositif de tuyauterie composé de tubes intérieurs et extérieurs, de tubes d'eau, d'indicateurs d'allongement et de supports fixes.
Il est principalement utilisé pour connecter le tube de cuivre de sortie secondaire du transformateur de four électrique au tube de cuivre du réseau court, ce qui peut compenser l'erreur d'installation, la dilatation thermique et la contraction à froid et absorber les vibrations causées par la force électromagnétique du réseau court.
Cet équipement convient non seulement aux fours à arc électrique, mais également aux fours à arc submergé.
Composition de l'équipement
Zone de section conductrice : 300-3 200 mm2

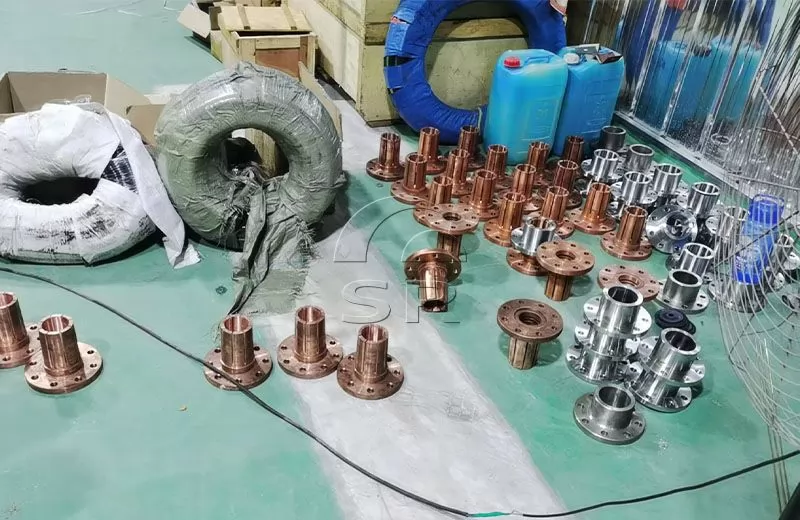

Mode de connexion aux deux extrémités : écrou, manchon conique et manchon de raccordement
La compensation naturelle consiste à absorber la déformation thermique du pipeline en utilisant l'élasticité de la courbure naturelle du pipeline lui-même.
L'élasticité du pipeline fait référence à la capacité du pipeline à retrouver son état d'origine après que la déformation élastique se soit produite sous l'effet d'une contrainte, que la géométrie change et que la contrainte disparaisse. La pratique a prouvé que lorsque l'angle de courbure est supérieur à 30°, il peut être utilisé comme compensation naturelle.
Lorsque l’angle de courbure est inférieur à 30°, il ne peut pas être utilisé comme compensation naturelle. La longueur du pipeline de compensation naturelle est généralement de 15 à 25 m et la contrainte de flexion ne doit pas dépasser 80 MPa.
Si la compensation naturelle ne peut être assurée, un compensateur doit être ajouté sur la canalisation pour compenser la déformation thermique de la canalisation.
Le compensateur est un composant installé sur le tuyau pour absorber la dilatation thermique, la contraction à froid et tout autre déplacement du tuyau. Les compensateurs courants comprennent le compensateur carré, le compensateur à soufflet, le compensateur à manchon et le compensateur sphérique.
Le compensateur refroidi à l'eau joue un rôle important dans l'application réelle du four à arc et du four à arc submergé. Grâce à sa fonction de compensation efficace, le fonctionnement stable du pipeline à haute température et haute pression peut être assuré, et la défaillance du pipeline et les coûts de maintenance causés par le changement de température peuvent être réduits.
Dans le même temps, le compensateur refroidi par eau peut réduire le bruit de vibration du pipeline et améliorer l'environnement de travail.
