L'électrode de câble ordinaire refroidie à l'eau est soudée avec un tube de cuivre et une barre de cuivre et n'est pas étroitement connectée à l'équipement ;
Les conducteurs sont toronnés avec des fils de cuivre nus, avec un grand rayon de courbure ;
Un tuyau en caoutchouc ordinaire est utilisé pour le manchon de protection externe, avec une faible résistance à la pression ;
La bague et l'électrode sont fixées par une pince ordinaire, avec une mauvaise propriété d'étanchéité et une fuite d'eau facile.

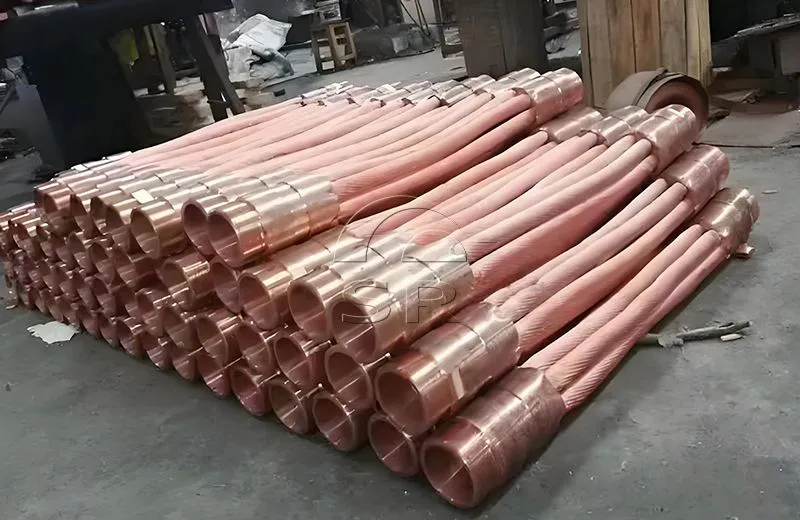

Présentation du câble de refroidissement par eau
1) L'électrode de câble ordinaire refroidie à l'eau est soudée avec un tube de cuivre et une barre de cuivre et n'est pas étroitement connectée à l'équipement ; Les conducteurs sont toronnés avec des fils de cuivre nus, avec un grand rayon de courbure ; Un tuyau en caoutchouc ordinaire est utilisé pour le manchon de protection externe, avec une faible résistance à la pression ; La bague et l'électrode sont fixées par une pince ordinaire, avec une mauvaise propriété d'étanchéité et une fuite d'eau facile.

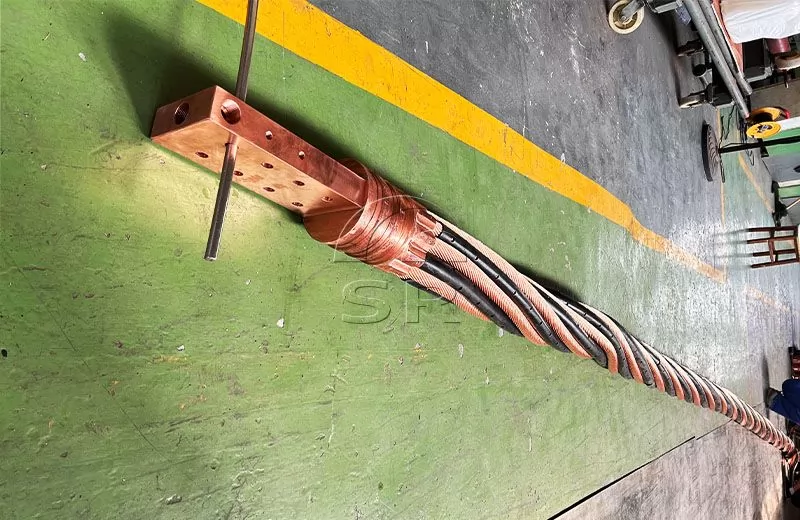

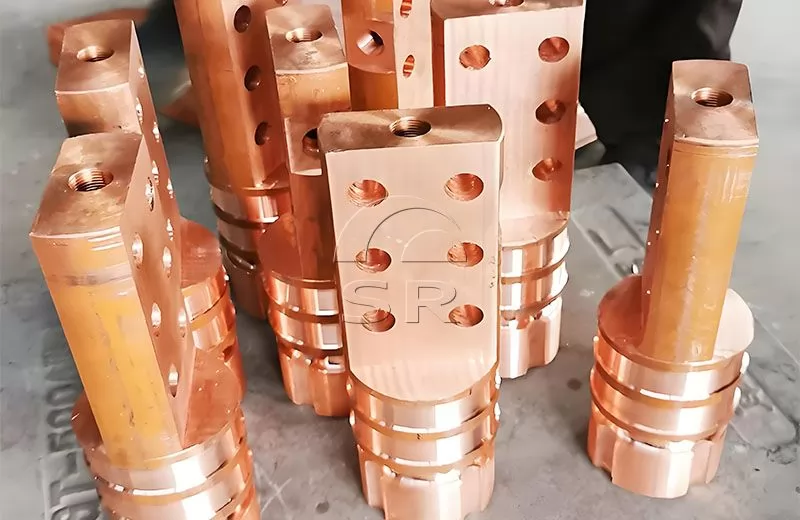

2) L'électrode de câble refroidie à l'eau de haute qualité est constituée d'une barre de cuivre solide par tournage et fraisage, et la surface est passivée ou étamée ; Les fils sont constitués de fils émaillés tissés par une bobineuse à commande numérique, avec une flexibilité élevée et un petit rayon de courbure ; Le tuyau d'enveloppe extérieure adopte le tuyau en caoutchouc synthétique avec couche intermédiaire renforcée, avec une résistance à haute pression. La bague et l'électrode doivent être fixées par extrusion à froid avec une pince en cuivre ou une pince en acier inoxydable sur un équipement professionnel, avec une bonne propriété d'étanchéité et aucune fuite d'eau.
Exigences de performances pour les câbles refroidis à l'eau
Tension de claquage du tuyau d'eau en caoutchouc de la gaine extérieure -câble refroidi V ≥ 2 300 V.
Résistance à la pression de l'eau de travail du tuyau en caoutchouc à gaine extérieure du câble refroidi à l'eau P ≥ 0,6 Mpa.
Il n'y a aucune fuite d'eau de refroidissement à l'interface du tuyau de gaine extérieure et de l'électrode.
Le fil souple et l'électrode doivent être fixés à froid. extrusion sur un équipement spécial.
La tension d'essai d'une section nominale de 200 mm2 est de 15KN. Sur cette base, la valeur de tension d'essai doit être augmentée de 5KN pour chaque augmentation de la section nominale de 100 mm2 du câble refroidi à l'eau.
La température de surface maximale de l'eau- le câble refroidi (y compris la connexion) ne doit pas dépasser 40 ℃.
Types et caractéristiques des câbles refroidis à l'eau

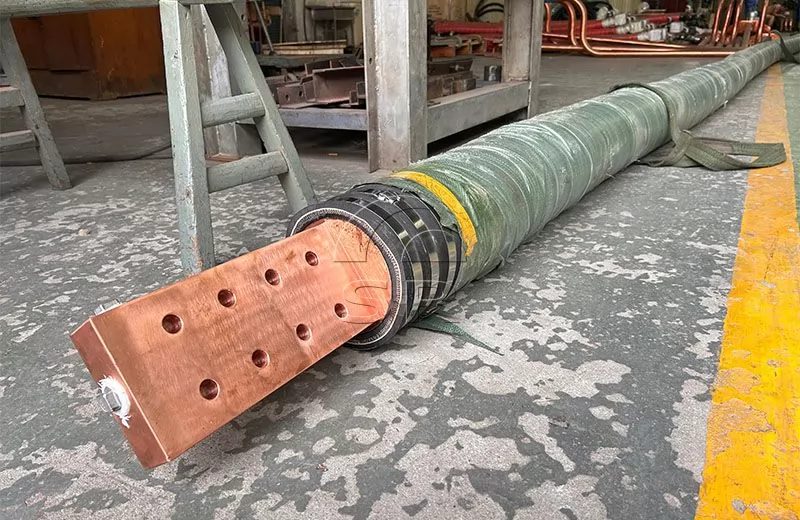

Câble refroidi à l'eau pour four à arc électrique : la surface de l'électrode est étamée, résistante à la corrosion, avec une bonne conductivité. L'extrémité est munie d'un anneau de levage, pratique pour l'installation sur site. Le tube en caoutchouc et l'électrode sont fixés avec deux pinces en acier inoxydable, sûres et fiables. Le manchon de protection extérieur est constitué d'un tube en caoutchouc de haute qualité, flexible, avec de bonnes performances de flexion. Le conducteur flexible est constitué de fil émaillé à haute résistance, résistant à la corrosion, sans effet de peau en surface.

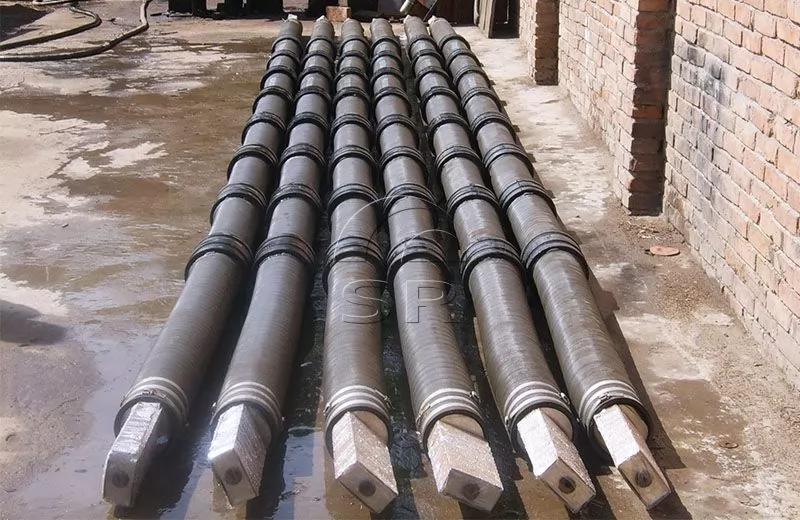

Câble refroidi à l'eau pour four à arc immergé : l'électrode est traitée avec une barre de cuivre entière ; Le conducteur flexible est constitué de fil émaillé et il n'y a pas de rouille verte lors d'une utilisation à long terme ; Le tuyau en caoutchouc à gaine extérieure résiste à une pression d'eau de travail élevée et ne se cassera pas ; Le chemin de l'eau de refroidissement est lisse et l'effet de refroidissement est bon ; Le tuyau en caoutchouc à gaine extérieure a une tension de résistance à la perforation élevée, une transmission de courant importante, une sécurité et une fiabilité ; Diverses spécifications et modèles pour les utilisateurs.

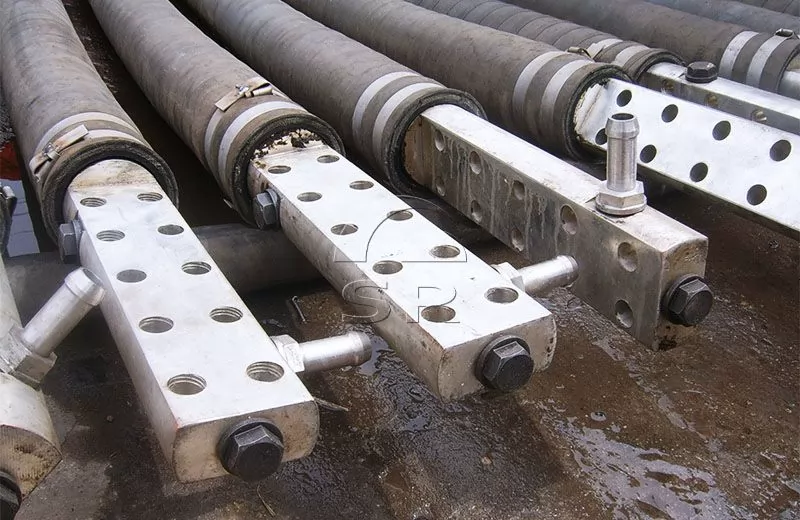

Câbles d'alimentation refroidis à l'eau du four à laitier électrique : l'électrode a une variété de structures (type à bride plate, type à cloche, type à électrode rotative), et les positions d'entrée et de sortie ont trois types (côté électrode ; sur le plan de la bride ; sur le face d'extrémité de l'électrode); Le conducteur flexible est constitué de fil émaillé et il n'y a pas de rouille verte lors d'une utilisation à long terme ; Le tuyau en caoutchouc à gaine extérieure résiste à une pression d'eau de travail élevée et ne se cassera pas ; Le chemin de l'eau de refroidissement est lisse et l'effet de refroidissement est bon ; Le tuyau en caoutchouc à gaine extérieure a une tension de résistance à la perforation élevée, une transmission de courant importante, une sécurité et une fiabilité ; Diverses spécifications et modèles pour les utilisateurs.

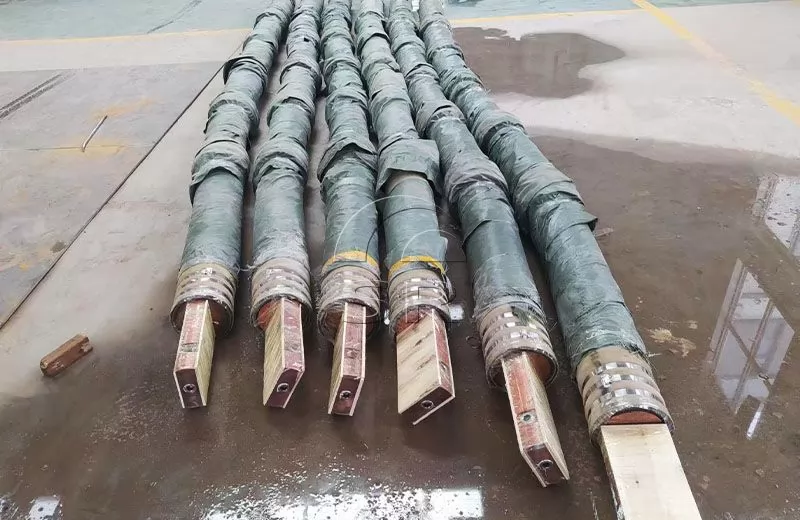

Câble refroidi à l'eau du four à arc immergé : le matériau de l'électrode est du cuivre rouge T2, la structure de l'électrode peut être réalisée selon les exigences de l'utilisateur et la surface est étamée ; La position de l'entrée et de la sortie d'eau peut être déterminée en fonction de la position d'installation de l'équipement de l'utilisateur. Le tube en caoutchouc de la gaine extérieure est soumis à un traitement de protection incendie à haute température, adapté à l'environnement de travail du four à arc submergé et sûr et fiable pour la transmission d'un courant important.

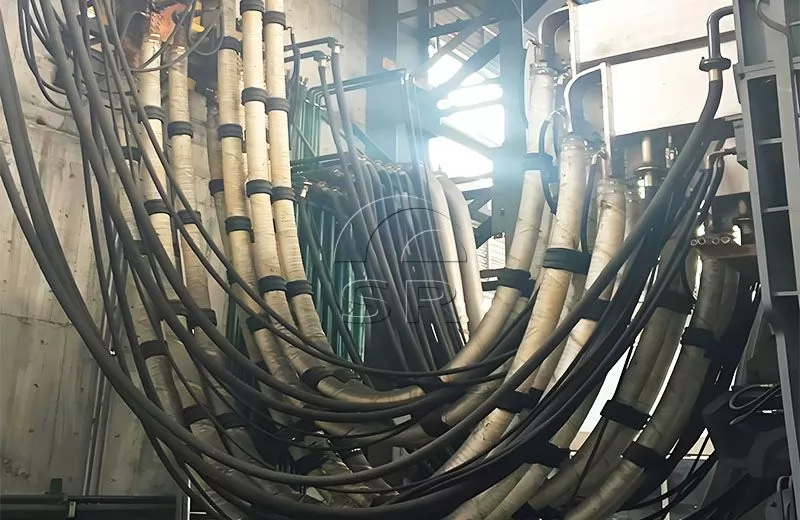

Câble refroidi à l'eau du four à vide : une extrémité de l'électrode du câble est du type contre-écrou à bouche en corne, reliée à l'anneau d'induction dans le four à vide, et l'autre extrémité de la structure de l'électrode est du type à bride plate, reliée à le condensateur. Le tube en caoutchouc de la gaine extérieure du câble comporte une bague d'étanchéité conique, de manière à assurer l'étanchéité avec la coque du four sous vide. Le câble refroidi à l'eau à l'intérieur du four sous vide bénéficie d'un traitement de protection haute température sur la gaine extérieure. L'eau de refroidissement du câble refroidi à l'eau entre directement dans l'anneau d'induction du four sous vide pour un refroidissement par circulation. Il est largement utilisé dans le four de frittage sous vide des matériaux magnétiques NdFeB et peut remplacer les câbles importés.

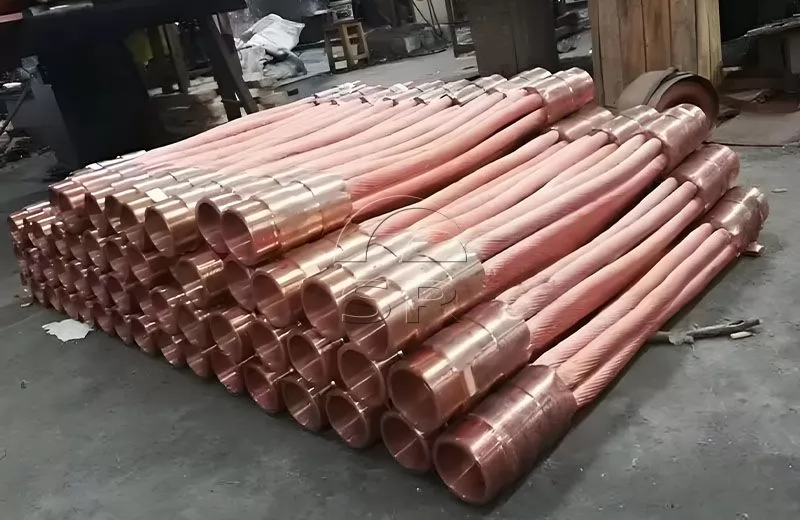

Câble refroidi à l'eau du four à fréquence intermédiaire : le conducteur souple adopte un fil émaillé, lors de la transmission du courant à fréquence intermédiaire, il n'a aucun effet cutané sur la surface, une efficacité de transmission de puissance élevée, une faible génération de chaleur et le tube en caoutchouc de la gaine extérieure n'est pas facile à vieillir ; Le fil émaillé est ramolli et la contrainte au niveau de la partie de connexion avec l'électrode est faible. Lorsque le four est incliné et inversé à plusieurs reprises, la pièce de connexion entre l'électrode du câble refroidie à l'eau et le conducteur flexible ne sera pas rompue.
