L'électrode de support combinée pour four à arc submergé de la série comprend : une électrode de four à arc submergé de 12,5 MVA, une électrode de four à arc submergé de 16,5 MVA, une électrode de four à arc submergé de 25,5 MVA, une électrode de four à arc submergé de 30,0 MVA, etc.

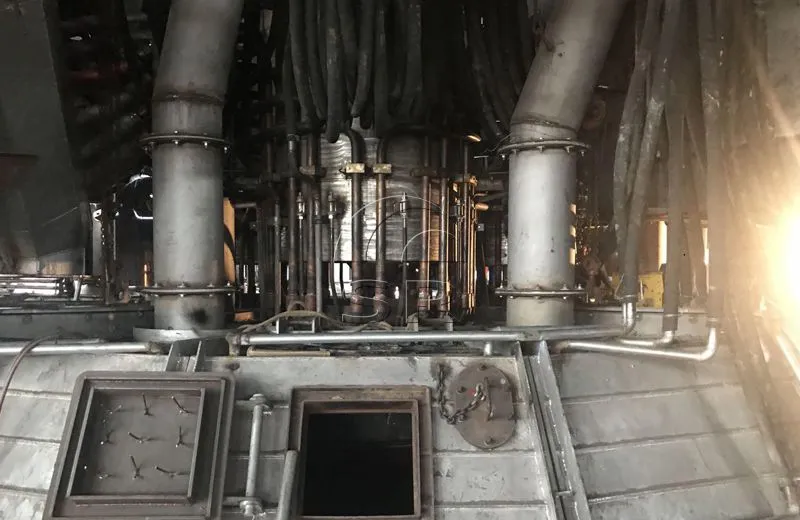

Composition
Le porte-électrode est un élément important de l’équipement mécanique des fours électriques et ses fonctions comprennent les trois points suivants :
Transmettre un courant fort à l’électrode ;
Fixez fermement la douille en cuivre sur l'électrode ;
Coopérer avec les électrodes de glissement et de levage.
Avantages
Forte applicabilité, applicable aux fours à arc submergé avec différentes puissances et diamètres d'électrode.
Comparée au four à arc submergé avec une douille en cuivre comme élément conducteur, la résistance de contact est supérieure aux autres formes de résistance de contact en raison de la compression du ressort et du boulon entre l'élément conducteur et la coque de l'électrode, sans amorçage d'arc et transfert de courant stable.
En raison de la conception hermétique de l'élément conducteur, l'élément conducteur n'est pas rayonné par une température élevée, son élévation de température est bien inférieure à celle des autres éléments conducteurs et la conductivité est considérablement améliorée.
À mesure que la résistance de contact est réduite, la conductivité est améliorée et le refroidissement interne par eau est ajouté, l'efficacité électrique et le facteur de puissance sont considérablement améliorés, l'économie d'énergie est supérieure à 5 % et l'économie de matériau est d'environ 20 %.
Grâce à une conception structurelle raisonnable, la durée de vie des éléments conducteurs est doublée. Le coût de maintenance quotidien est considérablement réduit et le taux de fonctionnement de l'équipement est considérablement amélioré.
Description
Le porte-électrode est suspendu au-dessus de la bouche du four et tous les composants sont situés dans la zone à haute température, subissant l'effet du rayonnement de la bouche du four et du gaz du four. De plus, de la chaleur sera générée au niveau de la partie électrifiée et de la chaleur sera générée au niveau de la partie non électrifiée en raison de l'induction du courant induit, un refroidissement par eau est donc nécessaire.
La structure du support doit être aussi simple que possible, avec une faible perte électrique, une opération facile, un remplacement facile pendant la maintenance, des performances mécaniques élevées à haute température et des performances d'isolation et d'isolation magnétique.
Le porte-électrode peut être divisé en type de suspension et en type de bras croisé selon différentes structures. Davantage de types de suspension sont utilisés. Le type à bras croisés est principalement utilisé sur les fours de faible puissance et de faible diamètre d'électrode. Son dispositif est similaire au dispositif à électrodes du four électrique de fabrication d'acier.

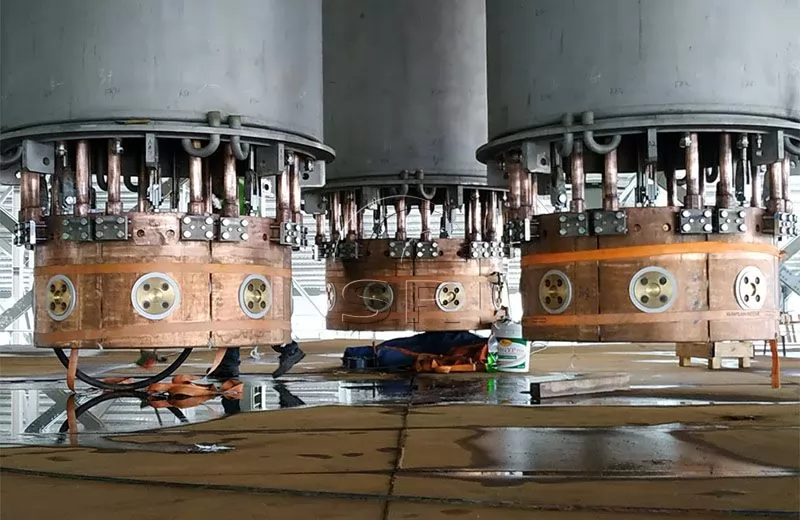

Au sens large, le porte-électrode est composé d'un anneau de serrage d'électrode, d'une tuile conductrice en cuivre, d'un dispositif de suspension, d'une enveloppe de refroidissement par eau, d'un cylindre porte-électrode et d'une poutre transversale, qui est en fait le système porte-électrode ; Au sens étroit, seule la partie du dispositif qui comprime le tampon de cuivre contre l'électrode.
Il existe de nombreux types de dispositif porte-électrode permettant de comprimer le plot de cuivre contre l'électrode. À l'heure actuelle, il existe de nombreux types de dispositifs utilisés dans les pays étrangers, notamment le type à ressort pneumatique, le type à soufflet hydraulique, le type à anneau conique à entraînement par moteur à huile et le type à membrane hydraulique en caoutchouc.
